製品（実用化システム）
[VECTLASER (2004年)]
[ISM System (1999年)]
-
VECTLASER
(Hitachi, Ltd.) (2004年)
[概要]
手術計画表示装置．
ナビゲーションシステムにより計算された術具の目標位置姿勢を，
グリーンレーザ光を用いて，術野に直接描き出す．
適用対象術具は，直線刺入術具(ガイドワイヤー，スクリュー，リーマーなど）．
3次元CT画像(注1)など術中に得られない情報，
および多くの計算時間を必要とするコンピュータ解析結果に基づいて計画された
手術計画を術野に安定，高精度で表示することにより，
手術のリスク低減を目指す．
[特徴]
-
術具の刺入位置に加え，姿勢も表示．
-
術具にデバイス（位置センサなど）を装着する必要なし．
-
術野へデバイスを挿入する必要なし．

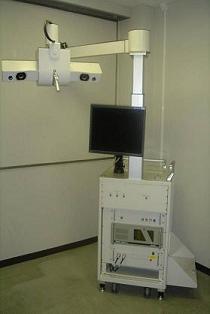

[システム外観]
[臨床適用(阪大整形外科 菅野Dr.)]
ムービー(43.9MB)
[共同研究開発機関]
株式会社日立製作所，阪大整形外科，大阪南医療センター，東京大学
[お問い合わせ]
株式会社日立製作所 医療福祉システム事業推進室
[学術発表]
[注釈]
注1) 現在では，
原理的にCT画像と等価な画像を術中に撮影できる装置が開発されています．
しかしながら，現時点において一般のCT撮影装置では術中に画像を得ることが困難と言えるため，
分かりやすさを優先して，CT画像を例に挙げています．
-
ISM System
(Interactive Space Mapping System) (1999年)
[概要]
手術計画表示装置．
予め用意した3次元の手術計画を術中において確認するためのシステム．
対象は，脳外科手術．
術前撮影のCT画像から計算機上で生成した「3次元の手術データ」を，
あたかもその実体が実際の3次元空間内に存在しているかのように，

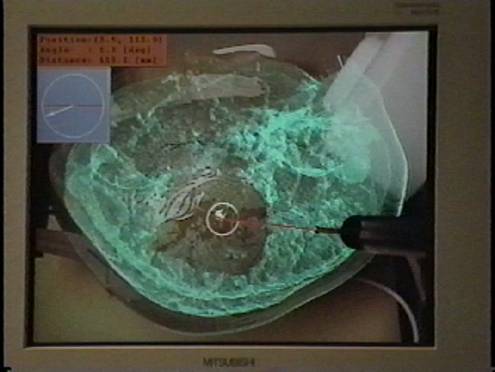

手術計画の画像と実空間の画像を融合して，
術者用の液晶ディスプレイ上に表示する．
計算機メモリ上にある3次元データを，形状と大きさを保ったまま，実空間の画像と融合することで，
術中において，手術計画の位置，オリエンテーション，およびスケールを把握しやすくする．
主に，開頭領域の決定，腫瘍切除範囲や術具刺入位置姿勢の確認（含，血管など重要組織の損傷回避）を目的として開発．

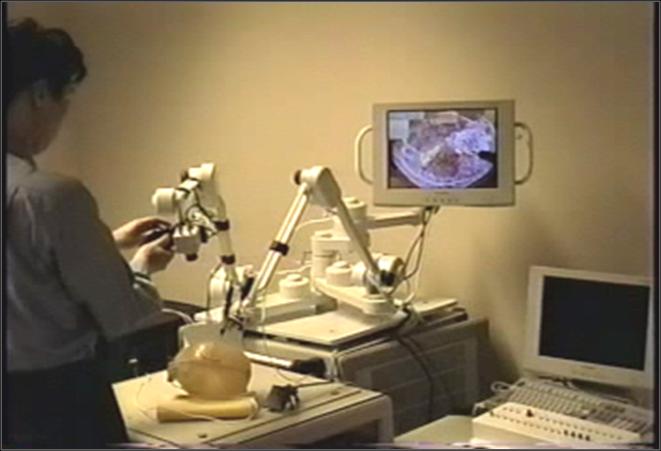

[システム外観]
ムービー(23.3MB)
[研究開発機関]
三菱電機株式会社，国立がんセンター中央病院
[学術発表]
